  电缆接头如何加热缩短管式,做成加热缩短管式的电缆接头,在任何环境下条件,无论是在冰冷的冬天,还炎热的夏季,加热缩短管式电缆接头,都会一向发挥电缆接头的作用,保持佳的通电,导电状况。那么咱们将任何把电缆接头做成加热缩短管式电缆接头呢?

  (1)咱们首先要剥切电缆接头。目的是为避免接头总外径过大,过小,确保大小距离合适,可将每相线芯连接处错开,剥出的每相线芯的长度应考虑线芯的曲折要求(以便于压连续接收)和预先套入每相线芯热缩短管(管长应不小于导体连接收长加100mm)。

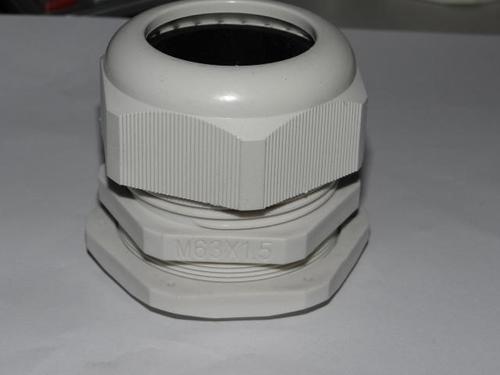

防水公母接头

  (2)电缆将接头热缩短外护套管套在一端电缆上,通过电缆防水接头,再将每个线芯上的小热缩短管分别套在长端的线芯上,然后压接导体连接收。

  (3)电缆接头绕包绝缘橡胶自粘带,他和防水接头不一样,从一端线芯绝缘约30mm处开始经导体连接收一向包到另一端线芯绝缘相同位置处,要求将导体连接收上的压坑及两头的间隙填平后再绕包3—5层。

  (4)电缆接头将热缩短管移到接头处.掩盖两边线芯绝缘各不少于50mm,加热缩短。每相线芯顺次按以上制作工艺进行。

  (5)电缆接头将三根(或四根、五根)线芯接头捏拢,用聚氯乙烯带或白纱带绑扎紧。

  (6)电缆接头用不小于10mm2铜线将两头电线钢带(若有钢带)焊连续通,起到电缆防水接头的作用。

  (7)电缆接头将接头热缩短外护套管移到接头位置上(每端掩盖电缆外护套不少于50mm),加热缩短。
